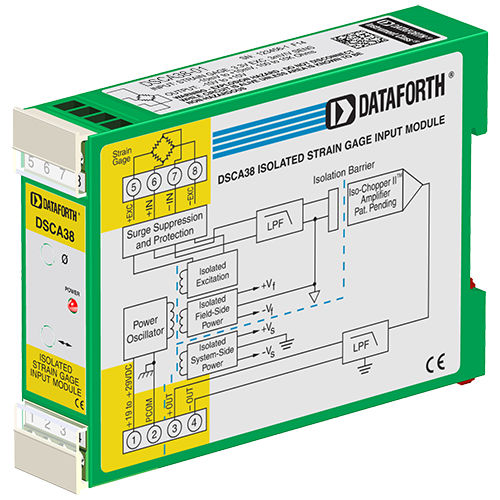

Acondicionador de señal para galga extensiométrica DSCA38-01

amplificadoren riel DIN

Cada módulo de entrada de bandas extensométricas DSCA38 proporciona un único canal de entrada de banda extensométrica que se filtra, aísla, amplifica y convierte en una salida de tensión de alto nivel. El filtrado de la señal se realiza con un filtro de cinco polos optimizado para respuesta escalonada. Un polo anti-aliasing está situado en el lado de campo de la barrera de aislamiento, y los otros cuatro polos están en el lado del sistema. Tras el filtrado inicial del lado de campo, la señal de entrada se trocea mediante un circuito chopper propio. El aislamiento se consigue mediante el acoplamiento del transformador, de nuevo utilizando una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común. El DSCA38 puede conectarse a transductores con una resistencia nominal de 100 ohmios a 10 kohmios. La excitación de la banda extensométrica se proporciona desde el módulo mediante una fuente estable de 10V o 3,333V. Esta fuente está totalmente aislada, lo que permite que las entradas del amplificador funcionen en todo el rango de la tensión de excitación. Esta característica permite interconectar el módulo con otros sensores que requieran excitación. La salida del módulo puede ser en tensión o en corriente. Para los modelos de salida de corriente se proporciona una alimentación de bucle dedicada en el terminal 3 (+OUT) con retorno de bucle situado en el terminal 4 (-OUT). La carga del lado del sistema puede ser flotante o conectada a tierra. Los circuitos de entrada especiales proporcionan protección de entrada de señal y excitación contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA y contra eventos transitorios, tal como se define en ANSI/IEEE C37.90.1. Los circuitos de protección también están presentes en los terminales de salida de señal y entrada de alimentación para proteger contra eventos transitorios e inversión de alimentación.
