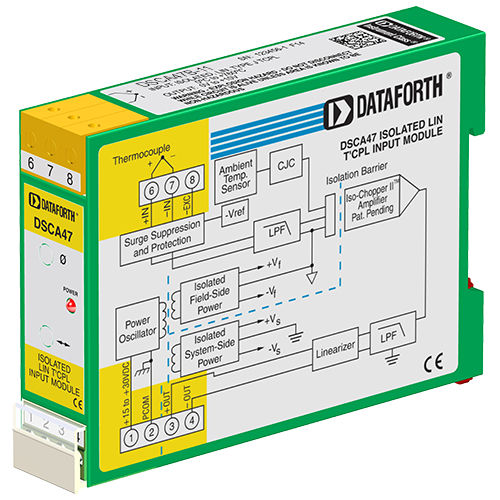

Acondicionador de señal en riel DIN DSCA47B-01

Cada módulo de entrada de termopar DSCA47 proporciona un único canal de entrada de termopar que se filtra, aísla, amplifica, linealiza y convierte en una salida de tensión de alto nivel. El filtrado de la señal se realiza con un filtro de cinco polos que proporciona 85 dB de rechazo en modo normal a 60 Hz y 80 dB a 50 Hz. Un polo anti-aliasing está situado en el lado de campo de la barrera de aislamiento, y los otros cuatro polos están en el lado del sistema. Tras el filtrado inicial del lado de campo, la señal de entrada se trocea mediante un circuito chopper propio. El aislamiento se consigue mediante el acoplamiento del transformador, de nuevo utilizando una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común. El DSCA47 puede conectarse a ocho tipos de termopares estándar de la industria: J, K, T, E, R, S, B y N. Cada módulo dispone de compensación de unión fría para corregir los termopares parásitos formados por el cable del termopar y los terminales de tornillo de entrada del módulo. La detección de termopar abierto a escala superior se realiza mediante circuitos internos. La indicación de escala descendente se puede implementar instalando una resistencia de 47MW, ±20% entre los terminales de tornillo 6 y 8 en el bloque de terminales de entrada. La salida del módulo puede ser en tensión o en corriente. Para los modelos de salida de corriente se proporciona un suministro de bucle dedicado en el terminal 3 (+OUT) con retorno de bucle situado en el terminal 4 (-OUT). La carga del lado del sistema puede ser flotante o conectada a tierra. Los circuitos de entrada especiales proporcionan protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA y contra eventos transitorios, tal como se define en ANSI/IEEE C37.90.1. Los circuitos de protección también están presentes en los terminales de salida de señal y entrada de alimentación para proteger contra eventos transitorios e inversión de alimentación.
