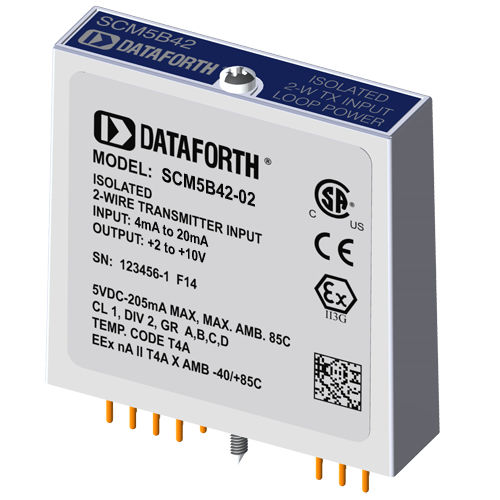

Módulo de entrada de corriente SCM5B42-02

para transmisor2 hilos

Cada módulo de interfaz de transmisor de 2 hilos SCM5B42 proporciona un único canal que acepta una entrada de corriente de proceso de 4 a 20 mA y proporciona una señal de salida estándar de +1 a +5 V o de +2 a +10 V . Para alimentar el transmisor de corriente se proporciona una fuente de alimentación regulada aislada de +20 VCC. Esto permite que un transmisor alimentado por bucle de 2 hilos se conecte directamente al SCM5B42 sin necesidad de una fuente de alimentación externa. La fuente regulada proporcionará una tensión nominal de +20 VCC a una corriente de bucle de 4 mA a 20 mA. El SCM5B42 proporcionará una barrera de aislamiento de 1500V para transmisores de campo de 2 hilos no aislados. También puede utilizarse cuando se requiere aislamiento adicional entre un transmisor de 2 hilos aislado y la etapa de entrada del ordenador de la sala de control. La salida de tensión está controlada por un conmutador lógico, lo que permite a estos módulos compartir un bus analógico común sin necesidad de multiplexores externos. Los módulos SCM5B están diseñados con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida puede encenderse continuamente simplemente conectando el pin 22, el pin de lectura, al común de E/S, pin 19. Con el módulo se suministra una resistencia de conversión de corriente de precisión de 20 ohmios. Los paneles posteriores SCMPB01/02/03/04/05/06/07 disponen de zócalos para la instalación de esta resistencia. Hay resistencias adicionales disponibles con el número de pieza SCMXR1.
