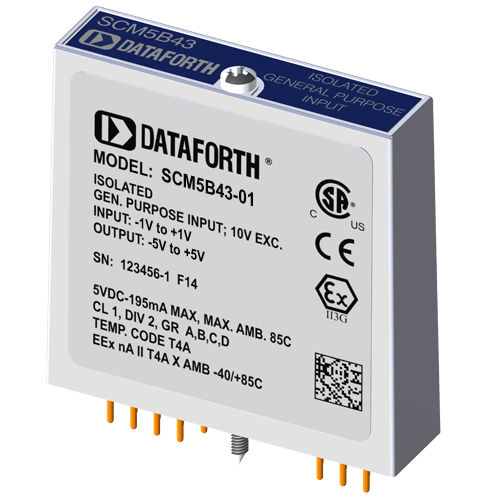

Módulo de entrada con excitación de CC SCM5B43

Cada módulo de entrada de propósito general SCM5B43 proporciona un único canal de entrada de transductor que se filtra, aísla, escala y convierte en una salida de tensión analógica de alto nivel (figura siguiente). Esta salida de tensión está controlada por un conmutador lógico, lo que permite a estos módulos compartir un bus analógico común sin necesidad de multiplexores externos. La familia de módulos SCM5B está diseñada con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida puede activarse continuamente simplemente conectando la patilla 22, la patilla de lectura, a la patilla 19 de E/S común. El SCM5B43 puede conectarse a dispositivos que requieren una alimentación de excitación de precisión de 10 VCC. El ancho de banda de 1 kHz reduce significativamente el rizado y el ruido inherentes a estos dispositivos.
