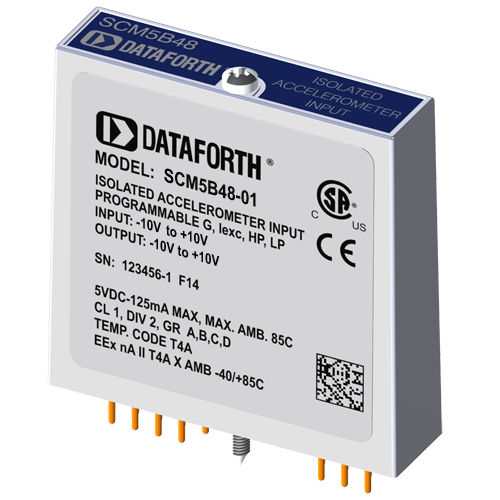

Módulo de tratamiento de señal de entrada SCM5B48-01

para acelerómetro

El SCM5B48 proporciona excitación a sensores piezoeléctricos con amplificadores microelectrónicos incorporados, comúnmente conocidos como sensores ICP®* o IEPE* o LIVM*. El módulo proporciona una corriente de excitación constante al sensor y, a continuación, aísla, filtra y amplifica la salida del sensor, produciendo una salida de tensión analógica de alto nivel. La corriente de excitación, la ganancia de la señal y las frecuencias de corte de paso alto y paso bajo del filtro se pueden configurar mediante un conjunto de interruptores deslizantes. Los seis polos de filtrado de señal del módulo SCM5B48 dan como resultado un rechazo en modo normal superior a 100 dB para frecuencias de señal superiores a la frecuencia de corte. Un polo de filtrado se encuentra en el lado de campo de la barrera de aislamiento con fines de antialiasing y el filtro de Bessel programable de cinco polos restante se encuentra en el lado del sistema. El filtrado de paso alto se consigue mediante un filtro pasivo de segundo orden, situado en el lado de campo. Si se desea, el interruptor de salida puede activarse continuamente simplemente conectando la patilla 22, la patilla de lectura, a la patilla 19 de E/S común. El SCM5B48 ofrece la opción de ajustar la fuente de corriente constante para la excitación del sensor a valores comunes de 4mA o 9mA con una tensión de cumplimiento de 24VDC. Se pueden seleccionar ganancias programables de 1, 10 y 100 y el módulo ofrece una salida de ±10V. El nivel de alimentación requerido es de +5VDC, ±5%.
