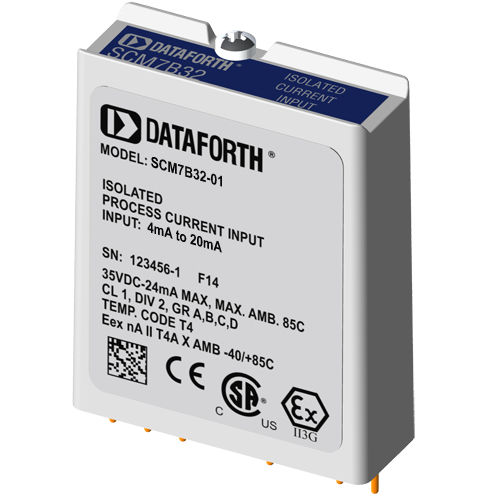

Módulo de entrada de corriente SCM7B32-01

aislado

Los módulos de entrada de corriente SCM7B32 aceptan señales de entrada en los rangos 4-20 mA o 0- 20 mA procedentes del campo y proporcionan una salida de alto nivel al sistema de control de procesos. La conversión de corriente a tensión se produce internamente en el módulo, que se calibra en fábrica para garantizar la máxima precisión. Los módulos de entrada de tensión SCM7B33 aceptan señales de entrada en los rangos de +1V a +5V o de 0 a +5V procedentes del campo y proporcionan una salida de alto nivel al sistema de control de procesos. Como alternativa, el SCM7B33 puede utilizarse con una resistencia externa de 250 ohmios (Dataforth SCM7BXR1 o equivalente), para aceptar señales de entrada en los rangos de 4-20 mA o 0-20 mA. El uso de la resistencia de detección externa permite retirar el módulo sin interrumpir el bucle de corriente. Todos los SCM7B33 se suministran con una resistencia SCM7BXR1. Estos módulos incorporan un enfoque de filtrado de cinco polos para maximizar la respuesta en tiempo y frecuencia aprovechando las características Thomson (Bessel) y Butterworth. Un polo del filtro está en el lado de campo de la barrera de aislamiento; cuatro están en el lado del sistema de control de procesos.
