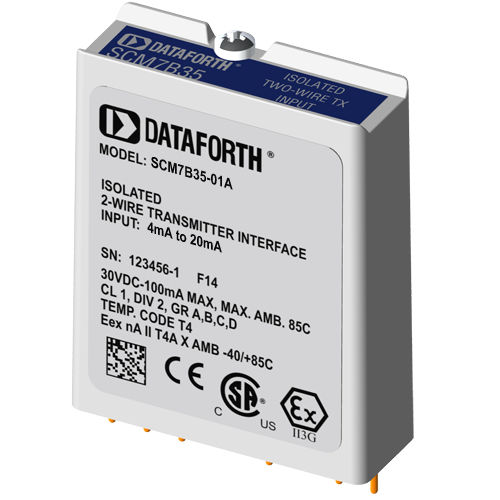

Módulo de entrada para transmisor SCM7B35-01A

aislado2 hilosalimentado por bucle

Los módulos de entrada de corriente SCM7B35 aceptan señales de entrada en el rango de 4-20 mA procedentes del campo y proporcionan una salida de tensión de alto nivel al sistema de control de procesos. La conversión de corriente a tensión se produce internamente en el módulo, que se calibra en fábrica para garantizar la máxima precisión. La alimentación del bucle la proporciona el módulo, lo que permite conectar directamente un transmisor de 2 hilos sin necesidad de una fuente de alimentación de CC independiente para el transmisor de 2 hilos. Estos módulos incorporan un enfoque de filtrado de cinco polos para maximizar la respuesta en tiempo y frecuencia aprovechando las características Thomson (Bessel) y Butterworth. Un polo del filtro está en el lado de campo de la barrera de aislamiento; cuatro están en el lado del sistema de control de procesos. Tras el filtrado inicial en el lado de campo, la señal de entrada se corta mediante un circuito chopper propio y se transfiere a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. A continuación, la señal se reconstruye y filtra para la salida del sistema de control de procesos.
