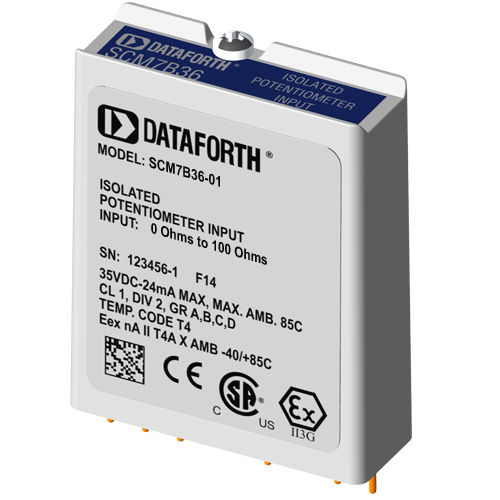

Módulo de entrada para potenciómetro SCM7B36-01

aislado

Cada módulo de entrada de potenciómetro SCM7B36 proporciona un solo canal de entrada de resistencia que se filtra, aísla, amplifica y convierte en una salida de tensión analógica de alto nivel. El módulo SCM7B36 interactúa con cables deslizantes y potenciómetros en configuraciones de dos o tres cables e incorpora un enfoque de filtrado de cinco polos para maximizar la respuesta de tiempo y frecuencia aprovechando las características de Bessel y Butterworth. Un polo del filtro está en el lado de campo de la barrera de aislamiento; cuatro están en el lado del sistema de control de procesos. En la configuración de 3 hilos, se proporciona compensación de la resistencia del cable si la resistencia del cable "x" es equivalente a la del cable "+". Internamente en el módulo, se cancela el error de medición debido a la resistencia del cable. En respuesta a la excitación de corriente de bajo nivel, y tras el filtrado inicial del lado de campo, la señal de entrada se corta mediante un circuito chopper propio y se transfiere a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. A continuación, la señal se reconstruye y filtra para la salida del sistema de control de procesos.
