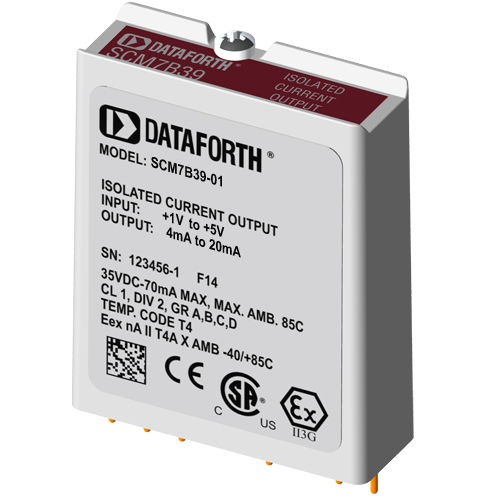

Módulo de salida de corriente SCM7B39-01

aislado

Los módulos de corriente de proceso SCM7B39 aceptan señales de alto nivel del sistema de control de procesos y proporcionan corriente de 0 a 20 mA o de 4 a 20 mA al campo. Estos módulos incorporan un enfoque de filtrado de cinco polos para maximizar la respuesta de tiempo y frecuencia aprovechando las características Thomson (Bessel) y Butterworth. Un polo del filtro está en el lado del sistema de control de procesos de la barrera de aislamiento, y los otros cuatro polos están en el lado del campo. Tras el filtrado inicial del lado del sistema de control de procesos, la señal se corta mediante un circuito chopper patentado y se transfiere a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. A continuación, la señal se reconstruye, se filtra y se convierte en una corriente de proceso que se envía al campo. Los módulos aceptan un amplio rango de alimentación de 18 - 35 VCC (+24 VCC nominal). Sus compactas carcasas (2,13 "x1,705 "x0,605" máx.) ahorran espacio y son ideales para aplicaciones de alta densidad de canales. Están diseñados para un fácil montaje en carril DIN utilizando cualquiera de los paneles posteriores "-DIN".
