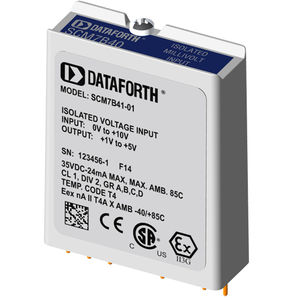

Módulo de entrada analógico SCM7B41-xx Series

de tensiónaisladode banda ancha

Cada módulo de entrada de tensión SCM7B40/41 acepta un canal de entrada de tensión analógica que se filtra, aísla, amplifica y convierte en una tensión analógica de alto nivel para su salida al sistema de control de procesos. Estos módulos incorporan un enfoque de filtrado de cinco polos para maximizar la respuesta en tiempo y frecuencia aprovechando las características Thomson (Bessel) y Butterworth. Un polo del filtro está en el lado de campo de la barrera de aislamiento; cuatro están en el lado del sistema de control de procesos. Tras el filtrado inicial en el lado de campo, la señal de entrada se corta mediante un circuito chopper propio y se transfiere a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. A continuación, la señal se reconstruye y filtra para la salida del sistema de control de procesos. Los módulos aceptan un amplio rango de alimentación de 14 - 35 VCC (+24 VCC nominal). Sus compactas carcasas (2,13 "x1,705 "x0,605" máx.) ahorran espacio y son ideales para aplicaciones de alta densidad de canales. Están diseñados para un fácil montaje en carril DIN utilizando cualquiera de los paneles posteriores "-DIN".
