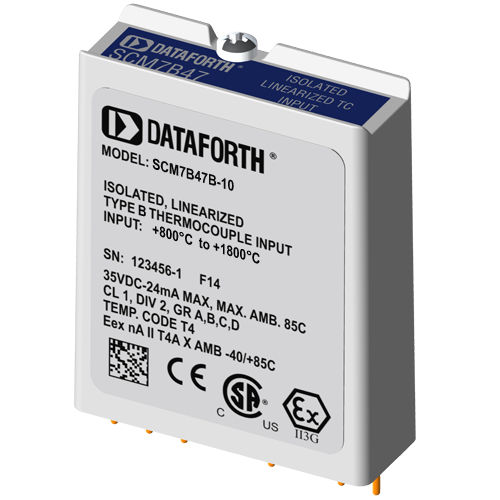

Módulo de entrada para termopar SCM7B48B-10

aislado

Los módulos SCM7B47 aceptan un solo canal de entrada de termopares de tipo J, K, T, E, R, S, B o N. La señal se filtra, aísla, amplifica, linealiza y convierte en tensión analógica de alto nivel para su salida al sistema de control de procesos. La señal se filtra, aísla, amplifica, linealiza y convierte en una tensión analógica de alto nivel para su salida al sistema de control de procesos. La linealización se consigue creando una función de transferencia no lineal a través del propio módulo; consulte AN505. Esta función de transferencia no lineal se configura en fábrica y está diseñada para ser igual y opuesta a la no linealidad del termopar. La compensación de la unión fría (CJC) se realiza utilizando un termistor NTC (consulte la sección "Números de pieza adicionales de SCM7B" para obtener el P/N y AN701 para obtener más información) montado externamente debajo del bloque de terminales del lado de campo en el panel posterior. La detección de termopar abierto se escala utilizando una fuente de corriente de 30nA en el circuito de entrada. Estos módulos incorporan un enfoque de filtrado de cinco polos para maximizar la respuesta en tiempo y frecuencia aprovechando las características Thomson (Bessel) y Butterworth. Un polo del filtro está en el lado de campo de la barrera de aislamiento; cuatro están en el lado del sistema de control de procesos. Tras el filtrado inicial en el lado de campo, la señal de entrada se corta mediante un circuito chopper propio y se transfiere a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. A continuación, la señal se reconstruye y filtra para la salida del sistema de control de procesos.
