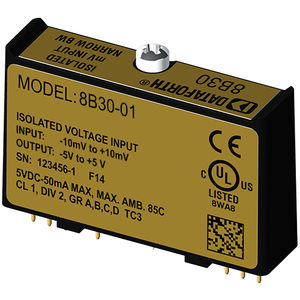

Módulo de entrada analógico 8B30/8B31-xx Series

de tensiónde banda estrecha

Módulo de entrada de tensión analógica, ancho de banda de 3 Hz los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo 8B30 o 8B31 aísla, filtra y amplifica una señal de entrada de tensión y proporciona una salida de tensión analógica. El filtrado de la señal se realiza con un filtro de 5 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 70 dB de rechazo en modo normal a 60 Hz. Un polo de este filtro está en el lado de campo de la barrera de aislamiento para antialiasing, y los otros cuatro están en el lado del sistema. Un circuito de entrada especial en los módulos 8B30 y 8B31 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA. Los circuitos de pinza en los terminales de E/S y alimentación protegen contra transitorios dañinos. El aislamiento se proporciona mediante acoplamiento óptico para suprimir la transmisión de picos o sobretensiones de modo común. El módulo se alimenta de +5VDC, ±5%. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
