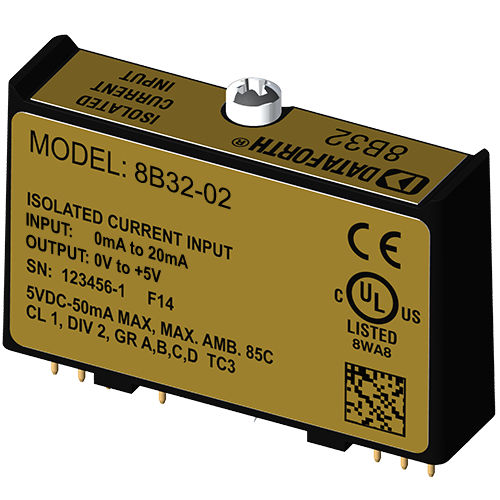

Módulo de entrada de corriente 8B32-02

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo 8B32 aísla, filtra y amplifica una señal de entrada de corriente de proceso y proporciona una salida de tensión analógica. La conversión de corriente a tensión se realiza internamente en el módulo para garantizar una alta precisión. El filtrado de la señal se realiza con un filtro de 3 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 70 dB de rechazo en modo normal a 60 Hz. Un polo de este filtro está en el lado de campo de la barrera de aislamiento para antialiasing, y los otros dos están en el lado del sistema. Un circuito de entrada especial en el módulo 8B32 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 40VAC. Los circuitos de pinza en los terminales de E/S y alimentación protegen contra transitorios dañinos. El aislamiento se proporciona mediante acoplamiento óptico para suprimir la transmisión de picos o sobretensiones de modo común. El módulo se alimenta a +5VDC, ±5%.
