Módulo de tratamiento de señal para RTD 8B34-02

2 hilos3 hilosde linearización

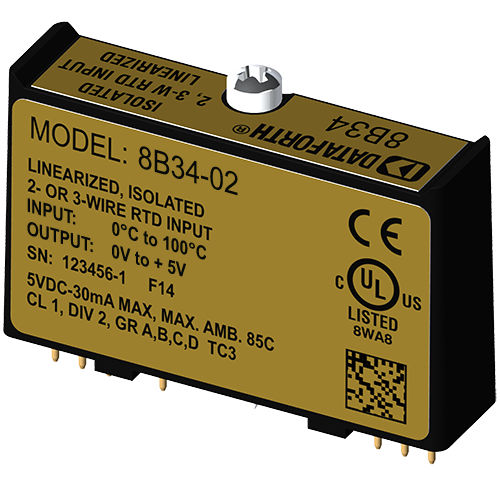

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo de entrada 8B34 aísla, filtra, amplifica y linealiza un solo canal de entrada de temperatura procedente de una RTD y proporciona una salida de tensión analógica. La excitación del RTD se proporciona desde el módulo utilizando dos fuentes de corriente adaptadas. Cuando se utiliza una conexión de 3 hilos, este método permite que fluyan corrientes iguales a través de los cables del sensor, anulando los efectos de las resistencias de los cables. Las corrientes de excitación son pequeñas (0,25 mA), lo que minimiza el autocalentamiento del RTD. El filtrado de la señal se realiza con un filtro de 3 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 70 dB de rechazo en modo normal a 60 Hz. Un polo de este filtro está en el lado de campo de la barrera de aislamiento para antialiasing, y los otros dos están en el lado del sistema. Un circuito de entrada especial en el módulo 8B34 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA. Los circuitos de pinza en los terminales de E/S y alimentación protegen contra transitorios dañinos. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
