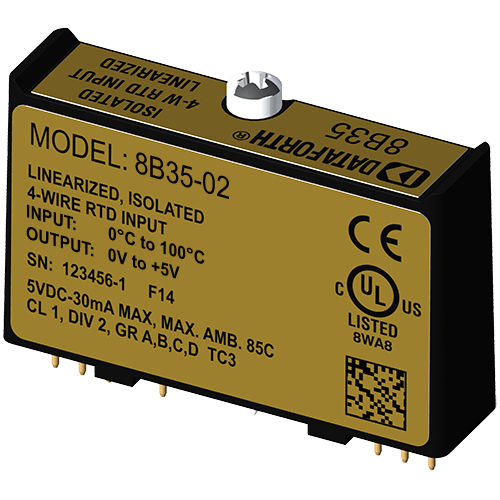

Módulo de tratamiento de señal de entrada 8B35-02

para RTD4 hilosde linearización

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo de entrada 8B35 aísla, filtra, amplifica y linealiza un solo canal de entrada de temperatura procedente de una RTD y proporciona una salida de tensión analógica. La excitación del RTD se proporciona desde el módulo mediante una fuente de corriente de precisión. La corriente de excitación no fluye por los conductores de la señal de entrada, lo que permite realizar mediciones de RTD independientemente de la resistencia de los conductores. Las corrientes de excitación son pequeñas (0,25 mA), lo que minimiza el autocalentamiento de la RTD. El filtrado de la señal se realiza con un filtro de 3 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 70 dB de rechazo en modo normal a 60 Hz. Un polo de este filtro está en el lado de campo de la barrera de aislamiento para antialiasing, y los otros dos están en el lado del sistema. Un circuito de entrada especial en el módulo 8B35 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA. Los circuitos de pinza en los terminales de E/S y alimentación protegen contra transitorios dañinos. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
