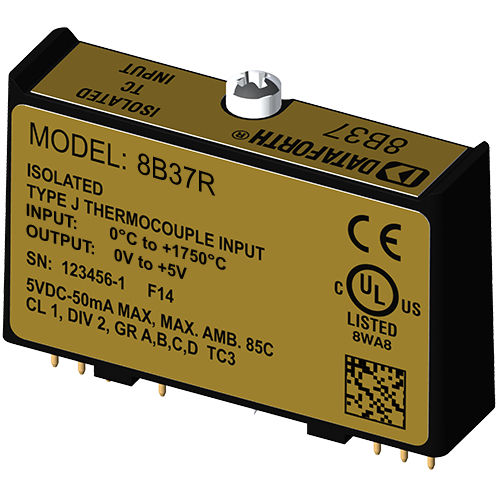

Módulo de tratamiento de señal de entrada 8B37S

para termoparen miniatura

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo no linealizado 8B37 aísla, filtra y amplifica un solo canal de entrada de temperatura a partir de una señal de entrada de termopar y proporciona una salida de tensión analógica. El 8B37 puede conectarse a termopares estándar de los tipos J, K, T, R y S y tiene una señal de salida de 0 a +5 V. Cada módulo está compensado en función del frío para corregir los termopares parásitos formados por el cable del termopar y los terminales de tornillo del panel posterior de montaje. La detección de termopar abierto de escala superior se realiza mediante una resistencia de pull-up interna. El filtrado de la señal se realiza con un filtro de 3 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 70 dB de rechazo en modo normal a 60 Hz. Un polo de este filtro está en el lado de campo de la barrera de aislamiento para antialiasing, y los otros dos están en el lado del sistema. Un circuito de entrada especial en el módulo 8B37 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240VAC. Los circuitos de pinza en los terminales de E/S y alimentación protegen contra transitorios dañinos. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
