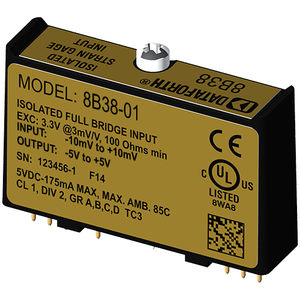

Módulo de tratamiento de señal de entrada 8B38 Series

para galga extensiométrica

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo 8B38 aísla, filtra y amplifica una señal de entrada de banda extensométrica de puente completo y proporciona una salida de tensión analógica. El 8B38 puede conectarse a transductores con una resistencia nominal de 100Ω a 2kΩ. La excitación del puente se proporciona desde el módulo con una fuente estable de 10,00 V o 3,33 V. Se ofrecen de serie sensibilidades de escala completa de 2mV/V y 3mV/V. El filtrado de la señal se realiza con un filtro de 5 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 100dB por década de rechazo en modo normal por encima de la frecuencia de corte del filtro. Un polo de este filtro está en el lado de campo de la barrera de aislamiento para antialiasing, y los otros cuatro están en el lado del sistema. Un circuito de entrada especial en el módulo 8B38 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA. Los circuitos de pinza en los terminales de E/S y alimentación protegen contra transitorios dañinos. El acoplamiento del transformador proporciona aislamiento para suprimir la transmisión de picos o sobretensiones de modo común. El módulo se alimenta de +5VDC, ±5%. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
