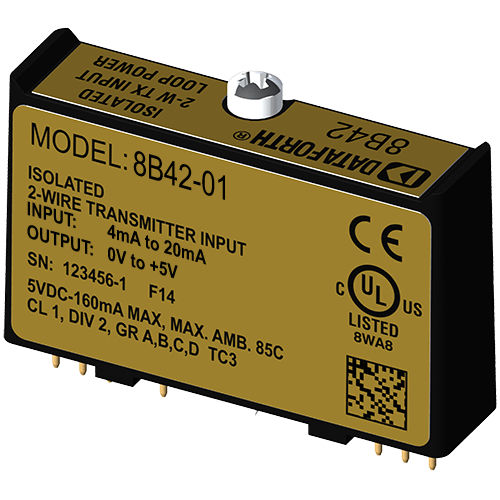

Módulo de tratamiento de señal de entrada 8B42-01

de corrientepara transmisor2 hilos

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo 8B42 proporciona alimentación a un transmisor de corriente y, a continuación, aísla, filtra y amplifica la señal de entrada de corriente de proceso resultante y proporciona una salida de tensión analógica. La conversión de corriente a tensión se realiza internamente en el módulo para garantizar una alta precisión. El filtrado de la señal se realiza con un filtro de 3 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 60 dB por década de rechazo en modo normal por encima de 100 Hz. Un circuito de entrada especial en el módulo 8B42 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 40 VCA. Los circuitos de pinza en los terminales de E/S y alimentación protegen contra transitorios dañinos. El acoplamiento del transformador proporciona aislamiento para suprimir la transmisión de picos o sobretensiones de modo común. El módulo se alimenta de +5VDC, ±5%. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
