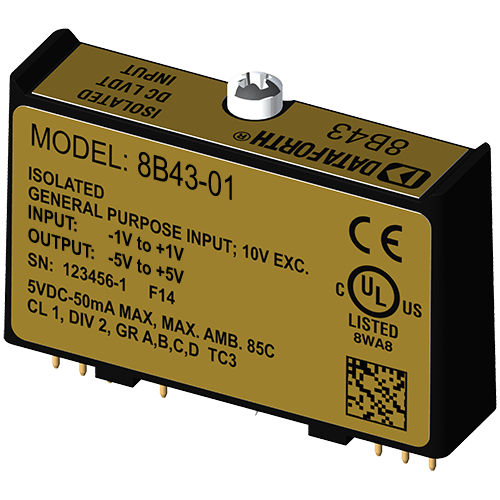

Módulo de tratamiento de señal de entrada 8B43-01

LVDT de tipo DC

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo 8B43 aísla, filtra y amplifica una señal de entrada de tensión y proporciona una salida de tensión analógica. El 8B43 puede conectarse a transductores que funcionen con una tensión de excitación de 10 V y una corriente de excitación de hasta 30 mA. El filtrado de la señal se realiza con un filtro de 5 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 100dB por década de rechazo en modo normal por encima de 1kHz. Un polo de este filtro está en el lado de campo de la barrera de aislamiento para antialiasing, y los otros cuatro están en el lado del sistema. Un circuito de entrada especial en los módulos 8B43 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA. Los circuitos de pinza en los terminales de E/S y alimentación protegen contra transitorios dañinos. El aislamiento se proporciona mediante el acoplamiento del transformador para suprimir la transmisión de picos o sobretensiones de modo común. El módulo se alimenta de +5VDC, ±5%. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
