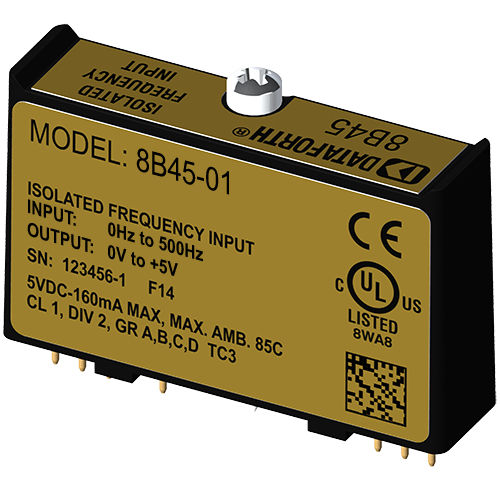

Módulo de tratamiento de señal de entrada 8B45-01

de frecuencia

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo 8B45 aísla y acondiciona una señal de entrada de frecuencia y proporciona una salida de tensión analógica. La señal de entrada de frecuencia puede ser de nivel TTL o de cruce por cero con una amplitud de tan sólo ±100 mV. El circuito de entrada para cada tipo de señal tiene histéresis incorporada para evitar que el ruido espurio corrompa la salida del módulo. Las señales TTL se aplican a los terminales + y - mientras que las señales de cruce por cero se aplican a los terminales +EXC y -. Consulte el siguiente diagrama de bloques. Se dispone de una excitación de 5 V para su uso con sensores de tipo de captación magnética o de cierre de contacto. La excitación está disponible en el terminal -EXC con retorno en el terminal -. Un circuito de entrada especial en el módulo 8B45 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240VAC. Los circuitos de pinza en los terminales de E/S y de alimentación protegen contra transitorios dañinos. El aislamiento se proporciona mediante acoplamiento óptico para suprimir la transmisión de picos o sobretensiones de modo común. El módulo se alimenta de +5VDC, ±5%. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
