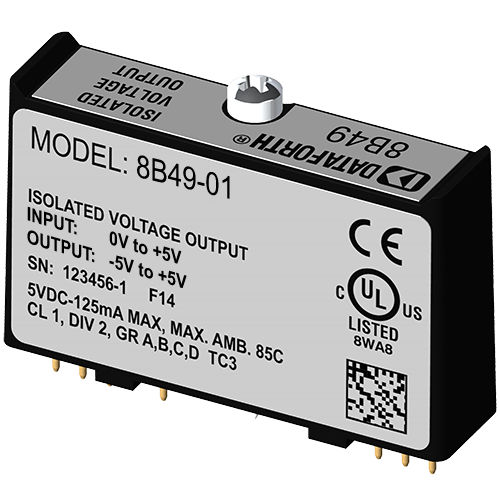

Módulo de tratamiento de señal de salida 8B49-01

de tensión

los módulos 8B son una solución óptima para monitorizar señales de proceso del mundo real y proporcionar señales de alto nivel a un sistema de adquisición de datos. Cada módulo 8B49 acepta una señal de entrada procedente de una fuente no aislada y, a continuación, aísla, filtra y convierte la señal en una salida de tensión de proceso de alto nivel. El filtrado de la señal se realiza con un filtro de 4 polos optimizado para la respuesta en tiempo y frecuencia que proporciona 80 dB por década de rechazo en modo normal por encima de 100 Hz. Un polo de este filtro está en el lado del sistema y los otros tres en el lado del campo aislado. Un circuito de salida especial en el módulo 8B49 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 40VAC continuos. Los circuitos de pinza en los terminales de E/S y de alimentación protegen contra transitorios dañinos. Los módulos están diseñados para su instalación en ubicaciones peligrosas de Clase I, División 2 y tienen un alto nivel de inmunidad al ruido ambiental.
