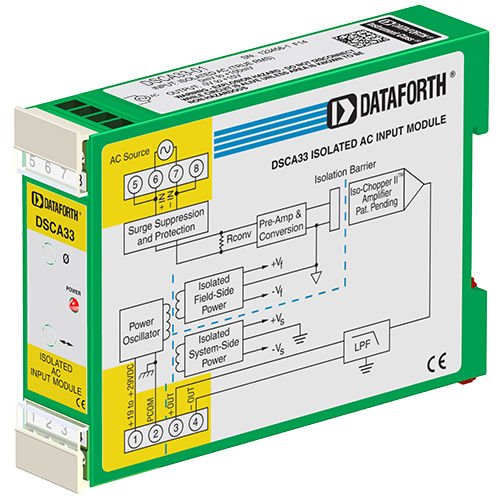

Módulo de tratamiento de señal de entrada DSCA33-01

aisladoen riel DINtrue RMS

Cada módulo de entrada True RMS DSCA33 proporciona un único canal de entrada de CA que se convierte a su valor de CC True RMS, se filtra, se aísla, se amplifica y se convierte en salida de tensión o corriente de proceso estándar. La señal de entrada de tensión o corriente de campo se procesa a través de un preamplificador acoplado de CA y un convertidor RMS en el lado de campo de la barrera de aislamiento. A continuación, la señal de CC convertida se filtra y corta mediante un circuito chopper patentado y se transfiere a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. Los circuitos del lado del ordenador reconstruyen, filtran y convierten la señal en salidas estándar del sector. La salida del módulo puede ser en tensión o en corriente. Para los modelos de salida de corriente se proporciona una alimentación de bucle dedicada en el terminal 3 (+OUT) con retorno de bucle situado en el terminal 4 (-OUT). La carga del lado del sistema puede ser flotante o conectada a tierra. Los circuitos de entrada especiales proporcionan protección contra la conexión accidental de tensiones de línea de alimentación de hasta 480 VCA y contra eventos transitorios, tal como se define en ANSI/IEEE C37.90.1. Los circuitos de protección también están presentes en los terminales de salida de señal y entrada de alimentación para proteger contra eventos transitorios e inversión de alimentación. Las líneas de señal y alimentación se fijan al módulo mediante terminales de tornillo que son bloques de terminales enchufables para facilitar el montaje y la reconfiguración del sistema. Los módulos DSCA33 tienen una excelente estabilidad a lo largo del tiempo y no requieren recalibración; sin embargo, tanto el cero como el span son ajustables para adaptarse a situaciones en las que se desee un ajuste fino. Los ajustes se realizan mediante potenciómetros situados bajo la etiqueta del panel frontal y no son interactivos para facilitar su uso.
