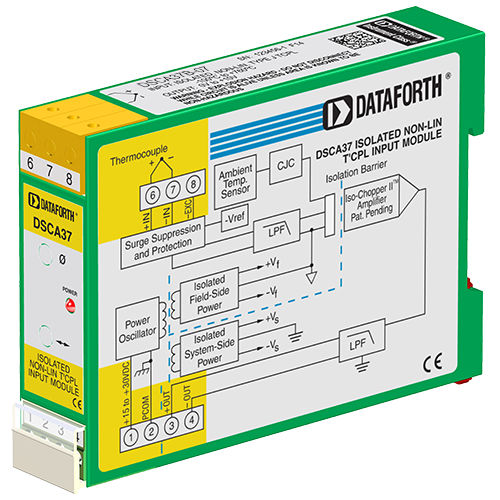

Módulo de tratamiento de señal de entrada DSCA37B-07

para termoparaisladoen riel DIN

Cada módulo de entrada de termopar no linealizado DSCA37 proporciona un único canal de entrada de termopar que se filtra, aísla, amplifica y convierte en una salida de tensión de alto nivel. El filtrado de la señal se realiza con un filtro de cinco polos que proporciona 85 dB de rechazo en modo normal a 60 Hz y 80 dB a 50 Hz. Un polo anti-aliasing está situado en el lado de campo de la barrera de aislamiento, y los otros cuatro polos están en el lado del sistema. Tras el filtrado inicial del lado de campo, la señal de entrada se trocea mediante un circuito chopper propio. El aislamiento se consigue mediante el acoplamiento del transformador, de nuevo utilizando una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común. El DSCA37 puede conectarse a ocho tipos de termopares estándar del sector: J, K, T, E, R, S, B y N. Cada módulo dispone de compensación de unión fría para corregir los termopares parásitos formados por el cable del termopar y los terminales de tornillo de entrada del módulo. La detección de termopar abierto a escala superior se realiza mediante circuitos internos. La indicación de escala descendente se puede implementar instalando una resistencia de 47 MOhm, ±20% entre los terminales de tornillo 6 y 8 en el bloque de terminales de entrada.
