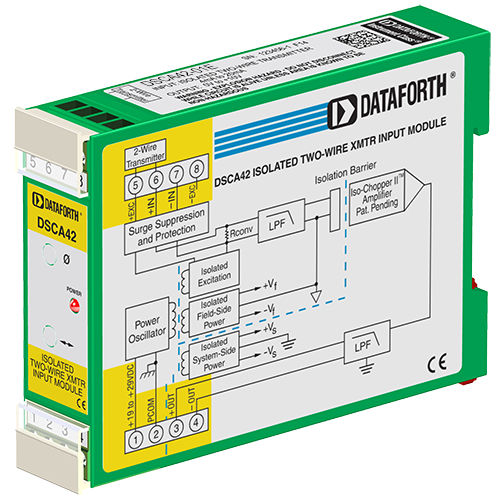

Módulo de tratamiento de señal de entrada DSCA42-01E

de corrientepara transmisoraislado

Cada módulo de interfaz de transmisor de 2 hilos DSCA42 proporciona un único canal de entrada de corriente de proceso de 4 a 20 mA que se filtra, aísla, amplifica y convierte en una salida de tensión de alto nivel. Se proporciona una fuente de alimentación aislada de 24 V para alimentar el transmisor de 2 hilos. El filtrado de la señal se realiza con un filtro de cinco polos optimizado para respuesta escalonada. Un polo anti-aliasing está situado en el lado de campo de la barrera de aislamiento, y los otros cuatro polos están en el lado del sistema. Tras el filtrado inicial del lado de campo, la señal de entrada se trocea mediante un circuito chopper propio. El aislamiento se consigue mediante el acoplamiento del transformador, de nuevo utilizando una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común. La salida del módulo puede ser en tensión o en corriente. Para los modelos de salida de corriente se proporciona una alimentación de bucle dedicada en el terminal 3 (+OUT) con retorno de bucle situado en el terminal 4 (-OUT). La carga del lado del sistema puede ser flotante o conectada a tierra. Los circuitos de entrada especiales proporcionan protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA y contra eventos transitorios, tal como se define en ANSI/ IEEE C37.90.1. Los circuitos de protección también están presentes en los terminales de salida de señal y entrada de alimentación para proteger contra eventos transitorios e inversión de alimentación. Las líneas de señal y alimentación se fijan al módulo mediante terminales de tornillo que se encuentran en bloques de terminales enchufables para facilitar el montaje y la reconfiguración del sistema.
