Módulo de tratamiento de señal de entrada DSCA43-01

aisladoen riel DINcon excitación de CC

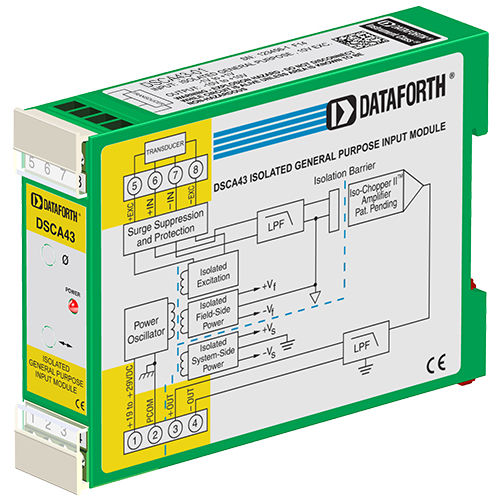

Cada módulo de entrada de propósito general DSCA43 proporciona un único canal de entrada de transductor que se filtra, aísla, amplifica y convierte en una salida de tensión de alto nivel. El filtrado de la señal se realiza con un filtro de cinco polos optimizado para respuesta escalonada. Un polo anti-aliasing está situado en el lado de campo de la barrera de aislamiento, y los otros cuatro polos están en el lado del sistema. Tras el filtrado inicial del lado de campo, la señal de entrada se trocea mediante un circuito chopper propio. El aislamiento se consigue mediante el acoplamiento del transformador, de nuevo utilizando una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común. La excitación del transductor se proporciona desde el módulo mediante una fuente estable de 10V. Esta fuente está totalmente aislada, lo que permite que las entradas del amplificador funcionen en todo el rango de la tensión de excitación. Esta característica permite conectar el módulo a una amplia variedad de sensores que requieren excitación. La salida del módulo puede ser en tensión o en corriente. Para los modelos de salida de corriente se proporciona una alimentación de bucle dedicada en el terminal 3 (+OUT) con retorno de bucle situado en el terminal 4 (-OUT). La carga del lado del sistema puede ser flotante o conectada a tierra.
