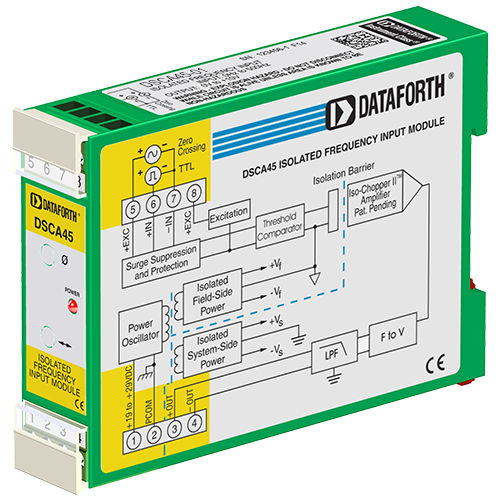

Módulo de tratamiento de señal de entrada DSCA45-01

de frecuenciaaisladoen riel DIN

Cada módulo de entrada de frecuencia DSCA45 proporciona un único canal de entrada de frecuencia que se aísla y convierte en una salida analógica estándar de tensión o corriente. La señal de entrada de frecuencia puede ser una señal de nivel TTL o de paso por cero. El terminal 7 (-IN) del bloque de terminales del lado de campo es la conexión "común" o a tierra para las señales de entrada. Una señal TTL se conecta del terminal 6 (+IN) al terminal 7 (-IN), mientras que una señal de cruce por cero se conecta del terminal 5 (+EXC) al terminal 7 (-IN). Los circuitos de entrada para cada uno de los tipos de señal tienen histéresis incorporada. Una señal de entrada debe atravesar completamente la región de histéresis para disparar el comparador de umbral. Se dispone de una excitación de +5,1 V para su uso con sensores de tipo de captación magnética o de cierre de contacto. La excitación está disponible en el terminal 8 (-EXC) con retorno en el terminal 7 (-IN). La salida del módulo puede ser en tensión o en corriente. Para los modelos de salida de corriente se proporciona una alimentación de bucle dedicada en el terminal 3 (+OUT) con retorno de bucle situado en el terminal 4 (-OUT). La carga del lado del sistema puede ser flotante o conectada a tierra.
