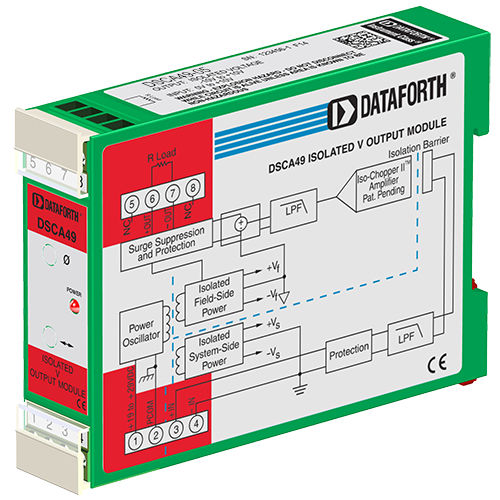

Módulo de tratamiento de señal de salida DSCA49-05

de tensiónaisladoen riel DIN

Cada módulo de salida de tensión DSCA49 proporciona un único canal de salida analógica. La señal de entrada se tampona, aísla, filtra y convierte en una salida de tensión. El filtrado de la señal se realiza con un filtro de cinco polos que proporciona 100 dB por década de atenuación por encima de 1 kHz. Un polo anti-aliasing está situado en el lado del sistema de la barrera de aislamiento, y los otros cuatro polos están en el lado de campo. Tras el filtrado inicial del lado del sistema, la señal de entrada se trocea mediante un circuito chopper propio. El aislamiento se consigue mediante el acoplamiento del transformador, de nuevo utilizando una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común. Los circuitos de salida especiales proporcionan protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA y contra eventos transitorios, tal como se define en ANSI/IEEE C37.90.1. Los circuitos de protección también están presentes en los terminales de entrada de señal y de entrada de potencia para proteger contra eventos transitorios e inversión de potencia. Las líneas de señal y alimentación se fijan al módulo mediante terminales de tornillo que se encuentran en bloques de terminales enchufables para facilitar el montaje y la reconfiguración del sistema.
