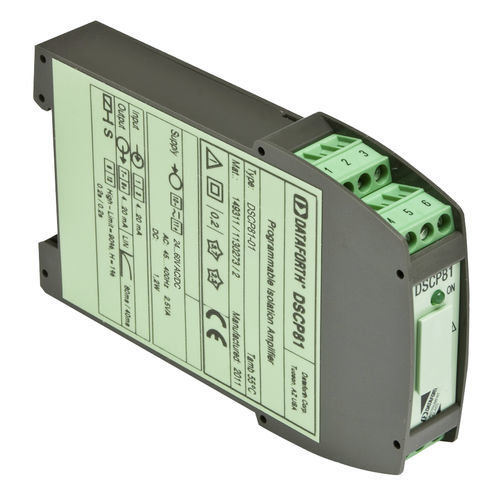

Módulo de tratamiento de señal de entrada DSCA81-01

de tensiónde corrienteen riel DIN

Cada acondicionador de señal DSCP81 aislado está diseñado para medir tensiones de hasta ±1000VDC y corrientes de hasta ±100mA. El tipo de entrada, el rango de medida y otras características son configurables por software. Para programar el DSCP81 se necesita un PC con puerto serie RS-232C, los cables de interfaz DSCX-787 y DSCX-587, y el software de configuración DSCX-557. El DSCP81 puede conectarse a una entrada de corriente o tensión y proporcionar una salida de corriente o tensión. El usuario puede configurar por software las características del filtro de entrada, los rangos de entrada y salida, la linealización de la señal de entrada, la inversión de la señal y la salida de relé de alarma opcional. La señal de entrada puede linealizarse utilizando hasta 50 puntos de interpolación. Opcionalmente, el usuario puede especificar todos los parámetros configurables y solicitar la configuración de fábrica. Hay dos modelos disponibles que ofrecen un amplio rango de conexión de alimentación: 24 a 60VDC/AC, y 85 a 230VDC/AC. El software de configuración del DSCX-557 permite consultar, imprimir y guardar los ajustes de configuración, visualizar el valor de medida de entrada y visualizar los puntos de la tabla de interpolación.
