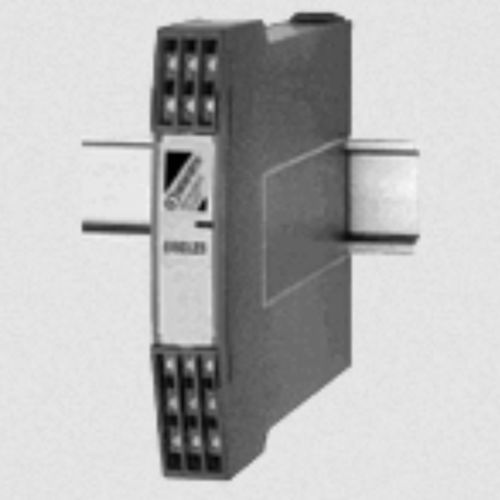

Acondicionador de señal 4-20 mA DSCL23-02

alimentado por buclecon alimentación eléctrica CCempotrable

Cada aislador DSCL23 alimentado por bucle proporciona 1 ó 2 canales de protección de señal analógica aislando eléctricamente su entrada de la salida para cualquier señal de proceso de CC en el rango 4-20mA. El DSCL23 suministra alimentación de CC aislada al transmisor de campo y devuelve una señal analógica de 4-20 mA totalmente aislada. La señal de entrada se corta mediante un circuito chopper de CC patentado, el aislamiento se proporciona mediante el acoplamiento del transformador, se utiliza una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común y la señal de salida del secundario del transformador se reconstruye a la señal de entrada original.
