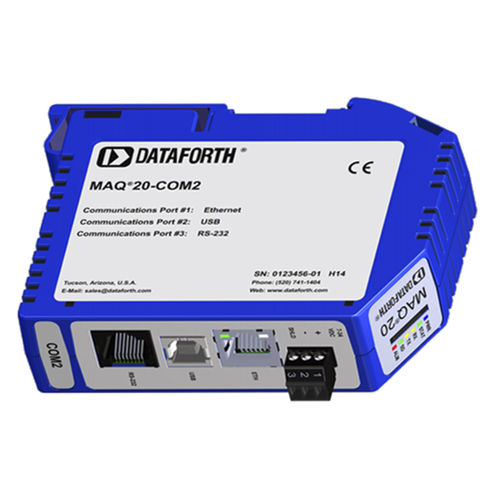

Módulo de comunicación Ethernet MAQ20-COM2

USBRS-232Modbus RTU

El módulo de comunicaciones MAQ20 se ofrece en dos modelos y proporciona la conexión entre un ordenador host y un sistema de adquisición de datos MAQ®20. MAQ20-COM4 se comunica utilizando Ethernet, USB o RS-485; MAQ20- COM2 utiliza Ethernet, USB o RS-232. Las comunicaciones Ethernet utilizan el protocolo Modbus TCP y las comunicaciones USB se basan en el protocolo Modbus RTU, que también utilizan las comunicaciones RS-485 y RS-232. Las comunicaciones serie a través de RS-485 pueden ser de 2 o 4 hilos. Cuando se utiliza la interfaz Ethernet, se admiten hasta cuatro conexiones de socket simultáneas y cada socket puede procesar hasta cuatro transacciones Modbus TCP simultáneas. Las comunicaciones serie a través de RS-232 o RS-485 pueden funcionar a velocidades de transmisión de hasta 921,6 kbps. Una característica muy útil del sistema MAQ20 es la capacidad de almacenar localmente los datos adquiridos para su posterior análisis. Esto es posible gracias a la tarjeta de memoria micro-SD de 4 GB fácilmente accesible y extraíble que se encuentra en el módulo MAQ20-COMx y que puede utilizarse para registrar los datos adquiridos de todos los módulos de entrada. Cada módulo MAQ20-COMx puede interconectarse con hasta 24 módulos de E/S en cualquier combinación, lo que permite un elevado número de canales y una gran flexibilidad en la configuración del sistema. Para alimentar el sistema, se conecta una fuente de alimentación de 7-34 VCC al módulo de comunicaciones. Las fuentes reguladas y protegidas dentro del módulo proporcionan alimentación tanto a los circuitos internos como a todos los módulos de E/S del sistema. Cuando se utilizan muchos módulos de E/S de alta potencia en un sistema, se pueden instalar módulos de alimentación de refuerzo MAQ20-PWR3 de carga compartida en ranuras de módulos de E/S estándar para proporcionar la potencia adicional necesaria.
