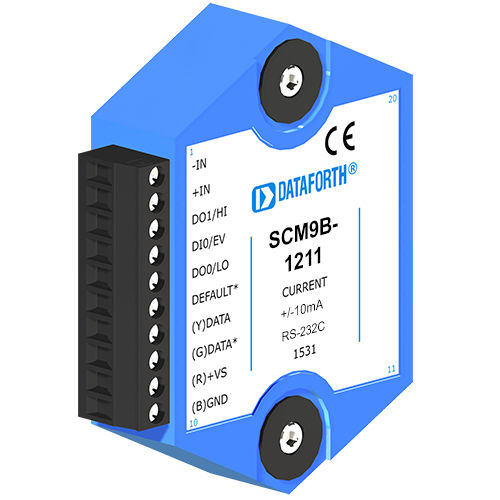

Módulo de tratamiento de señal de sensor para ordenador SCM9B-1211

entradas analógicasde corrientecon salida configurable

Los módulos de sensor a ordenador SCM9B-1000/2000 son una familia de soluciones completas diseñadas para sistemas de adquisición de datos basados en ordenadores personales y otros equipos basados en procesadores con puertos serie de E/S estándar. Los módulos convierten las señales de entrada analógicas en unidades de ingeniería y las transmiten en formato ASCII a cualquier host con puertos RS-485 o RS-232C estándar. Estos módulos pueden medir temperatura, presión, tensión, corriente y varios tipos de señales digitales. Los módulos proporcionan conexión directa a una amplia variedad de sensores y realizan todo el acondicionamiento de la señal, escalado, linealización y conversión a unidades de ingeniería. Cada módulo también proporciona líneas de E/S digitales para controlar dispositivos mediante relés de estado sólido o señales TTL. Estas líneas de E/S digitales, junto con la capacidad de ajuste de límites incorporada, proporcionan salidas de alarma y control. Los módulos no contienen potenciómetros ni interruptores que ajustar. Características como dirección, velocidad de datos, paridad, alarmas, eco, etc. se pueden seleccionar mediante sencillos comandos a través del puerto de comunicaciones, sin necesidad de acceder al módulo. Las selecciones se almacenan en una EEPROM no volátil que mantiene los datos incluso después de desconectar la alimentación. La serie 2000 es una versión mejorada de la serie 1000 de interfaces de sensores. La serie 2000 permite al usuario escalar los datos de salida en las unidades de ingeniería que desee. La serie 2000 también permite programar funciones de transferencia no lineales. Esta característica puede utilizarse para linealizar sensores no estándar o para proporcionar salidas en unidades de ingeniería que son funciones no lineales de la entrada.
