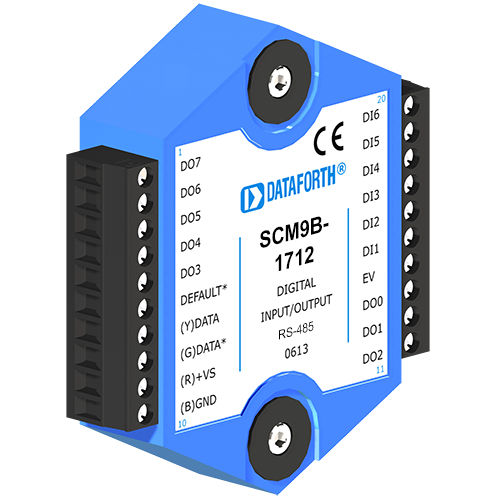

Módulo de tratamiento de señal entradas digitales SCM9B-1712

salidas digitalesde sensor para ordenador

La interfaz de E/S digitales SCM9B-H1750/H1770 está diseñada para ampliar la capacidad de E/S remotas de la serie de módulos SCM9B-1700. Los comandos se comunican a través de enlaces RS-232 o RS-485 desde cualquier puerto de E/S serie estándar de ordenadores o módems. El conjunto de comandos para las tarjetas de la serie H1700 es idéntico al de los módulos de la serie 1700. El H1750 está diseñado para conectarse directamente a un bastidor de relés de estado sólido de 16 ó 24 canales estándar de la industria (números de pieza de Dataforth SCMD-PB16 o SCMD-PB24). El H1770 se conectará a un máximo de cuatro bastidores de 16 canales (SCMD-PB16). Al igual que con los módulos SCM9B, se pueden conectar hasta 124 tarjetas mediante comunicaciones RS-485 y repetidores SCM9B-A1000. Los canales de E/S pueden configurarse para ser entradas o salidas en cualquier combinación designada por el usuario. La configuración de entrada/salida puede cambiarse en cualquier momento a través del puerto de comunicaciones. Las asignaciones de E/S se guardan en memoria no volátil y se cargan automáticamente al encender la unidad. Todas las tarjetas se suministran con conectores de terminal de tornillo o conectores de cinta y accesorios de montaje cautivos.
