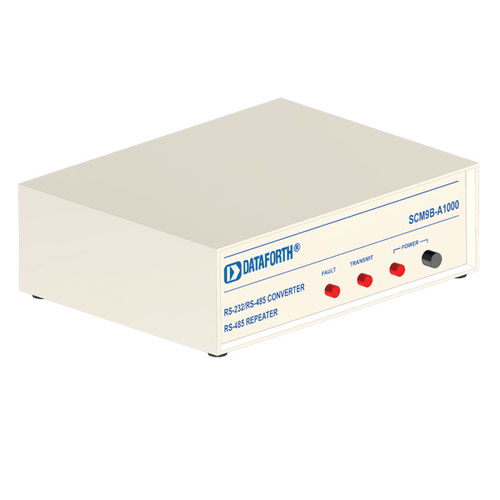

Convertidor de señal repetidor SCM9B-A1000-230

RS-232RS485

Las cajas convertidoras de las series A1000 y A2000 convierten los niveles de señal de comunicación RS-232 en las señales eléctricas correctas requeridas por RS-485. El estándar de comunicaciones RS-485 se recomienda cuando muchos módulos SCM9B, u otros dispositivos direccionables, deben conectarse a un ordenador central a través de largas distancias. Los convertidores A1000 y A2000 permiten longitudes de bus de comunicaciones de hasta 4.000 pies y velocidades de datos de hasta 115kbps utilizando un par trenzado de cables. El estándar RS-485 permite datos bidireccionales en el mismo par de hilos. Por lo tanto, se requiere algún medio para arbitrar la dirección de los datos. El A1000 y el A2000 controlan automáticamente la dirección del bus sin necesidad de señales externas de handshaking por parte del host. El software de host escrito para RS-232 semidúplex puede utilizarse sin modificaciones, el control del bus RS-485 es completamente transparente para el usuario. Los A1000 y A2000 también pueden funcionar como repetidores para RS-485. Los repetidores son necesarios para ampliar la longitud del bus de comunicaciones o para permitir la conexión de más de 32 dispositivos RS-485 a un bus de comunicaciones. Un repetidor simplemente reamplifica, o potencia, las señales RS-485 existentes transmitidas a largas distancias.
