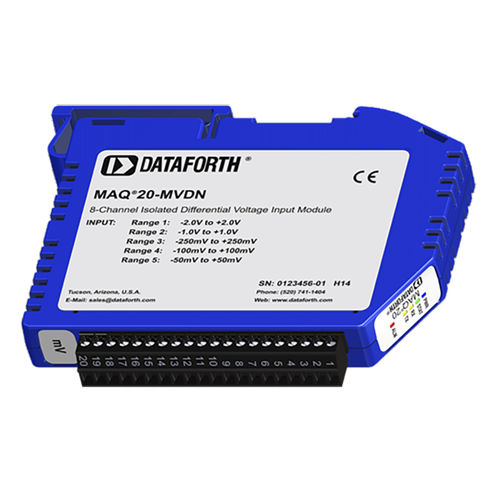

Módulo de tratamiento de señal entradas analógicas MAQ20-MVDN

de tensiónen riel DINen mV

Los módulos de entrada analógica de tensión y corriente MAQ20 se conectan a una amplia gama de sensores y equipos de voltios, milivoltios y miliamperios utilizados en aplicaciones industriales y de prueba y medida. Ofrecen una entrada diferencial de 8 canales o una entrada de un solo extremo de 16 canales para medir con precisión las señales de tensión y corriente. Todos los canales se pueden configurar individualmente en cuanto a rango, límites de alarma y promediado para adaptarse a las aplicaciones más exigentes. Las alarmas alta, baja, alta-alta y baja-baja proporcionan funciones esenciales de supervisión y advertencia para garantizar un flujo de proceso óptimo y un funcionamiento a prueba de fallos. El filtrado de paso bajo por hardware en cada canal proporciona rechazo de frecuencias de línea de 50 y 60 Hz. Las conexiones de E/S de campo se realizan a través de un bloque de terminales enchufable con cuatro posiciones previstas para la terminación de los blindajes del cableado. El aislamiento de entrada a bus es de 1500 Vrms y cada canal individual está protegido contra sobrecargas continuas de hasta 240 Vrms en caso de errores de cableado involuntarios. Los canales sobrecargados no afectan negativamente a otros canales del módulo, preservando así la integridad de los datos. Los canales de un módulo pueden habilitarse selectivamente para la exploración. Todos los canales están habilitados por defecto; sin embargo, los canales no utilizados pueden deshabilitarse para aumentar la frecuencia de muestreo de los canales habilitados. Los rangos de entrada se pueden seleccionar por canal. Los módulos MAQ20-MVDN, -VDN y -VSN tienen cinco rangos de entrada seleccionables por el usuario; los módulos MAQ20- IDN y -ISN tienen dos. Se permite un exceso de rango y un defecto de rango de hasta el 2% más allá de los valores de entrada especificados, y la precisión está garantizada a ±f.s.
