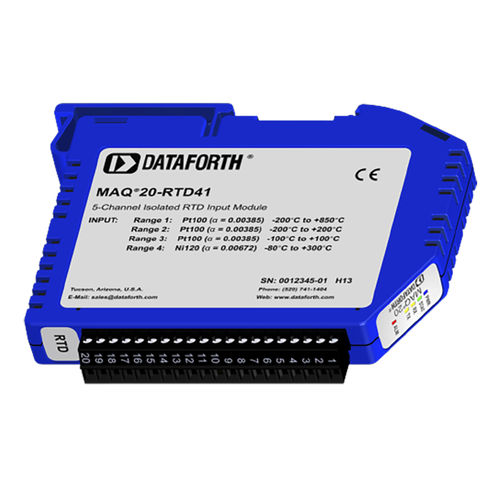

Módulo de tratamiento de señal entradas analógicas MAQ20-RTD41

para RTDen riel DIN4 hilos

Se ofrecen dos módulos de entrada de resistencia MAQ20. Uno se conecta a sensores de 3 hilos y tiene 6 canales de entrada; el otro se conecta a sensores de 4 hilos y tiene 5 canales de entrada. El módulo de 3 hilos se conecta a 3 tipos de sensores: rTD de 100Ù Pt y 120Ù Ni, y potenciómetros; el módulo de 4 hilos interactúa con RTD de 100Ù Pt y 120Ù Ni. Se utilizan fuentes de corriente de precisión y baja magnitud para minimizar el autocalentamiento del sensor y anular los errores de resistencia del cable cuando se utilizan sensores de 3 hilos. Todos los canales se pueden configurar individualmente en cuanto a sensor, rango, alarmas y promediado para adaptarse a las aplicaciones más exigentes. Las alarmas alta, baja, alta-alta y baja-baja proporcionan funciones esenciales de supervisión y advertencia para garantizar un flujo de proceso óptimo y aplicaciones a prueba de fallos. El filtrado de paso bajo por hardware en cada canal proporciona rechazo de frecuencias de línea de 50 y 60 Hz. Las conexiones de E/S de campo se realizan a través de un bloque de terminales enchufable con posiciones designadas para la terminación de los blindajes del cableado. El aislamiento de entrada a bus es de 1500 Vrms y cada canal individual está protegido contra sobrecargas continuas de hasta 240 Vrms en caso de errores de cableado involuntarios. Los canales sobrecargados no afectan negativamente a otros canales del módulo, lo que preserva la integridad de los datos.
