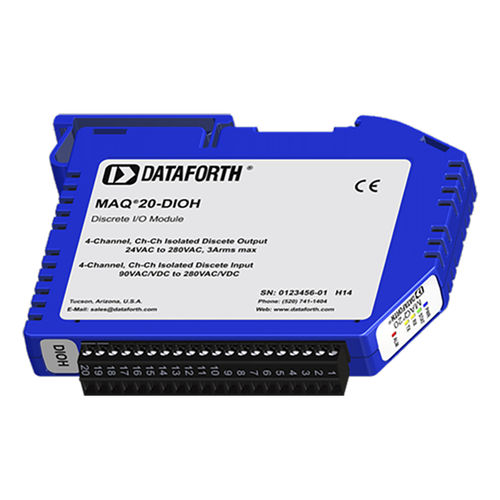

Módulo E/S analógico MAQ20-DIOH

multivíasen riel DIN

El módulo de entrada/salida discreta MAQ20-DIOH tiene 4 entradas discretas aisladas y 4 salidas discretas aisladas. Los canales de entrada aceptan señales de 90-280VCA/VDC y los canales de salida conmutan señales de 24-280VCA con una carga de CA de hasta 3A. NOTA: Los canales de salida DIOH sólo conmutan cargas de CA. Los canales de salida discreta tienen estados de salida predeterminados configurables por el usuario que se establecen al encender o reiniciar el módulo. Además de realizar E/S discretas estándar, los canales pueden configurarse para realizar siete funciones especiales: Contador de pulsos/frecuencia, Contador de pulsos/frecuencia con rebote, Medida de forma de onda, Tiempo entre eventos, Generador de frecuencia, Modulación por ancho de pulsos (PWM) y Generador de un disparo. Pueden ejecutarse simultáneamente hasta cuatro funciones especiales. Las alarmas Alta, Baja, Alta-Alta y Baja-Baja proporcionan funciones esenciales de supervisión y advertencia para garantizar un flujo óptimo del proceso y aplicaciones a prueba de fallos. Las conexiones de E/S de campo se realizan a través de un bloque de terminales enchufable. El aislamiento de entrada a bus es de 1500 Vrms y el aislamiento de canal a canal es de 300 Vrms. Cada canal individual dispone de protección continua contra sobrecarga y conexión inversa en caso de errores de cableado involuntarios.
