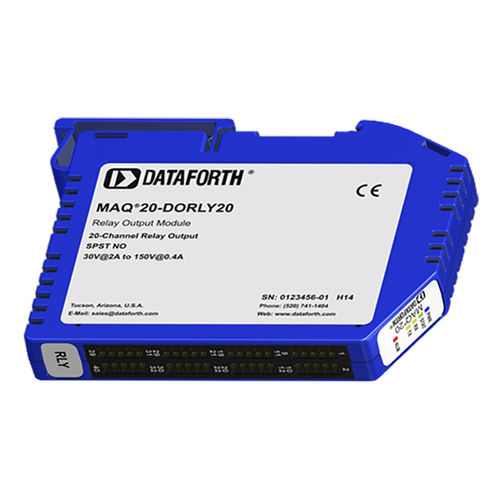

Módulo de salida con salida de relé MAQ20-DORLY20

analógico8 salidas de reléde automatización

El módulo MAQ20-DORLY20 tiene 20 canales de salida de relé de enclavamiento SPST aislados que pueden conmutar entre 2A a 30V y 0,4A a 150V. Cada canal dispone de lectura del estado del contacto para verificar el estado físico de la salida. Los relés pueden controlarse individualmente o en bloques y tienen estados de salida predeterminados configurables por el usuario que se establecen en el encendido, la pérdida de alimentación y el reinicio del módulo para garantizar un funcionamiento a prueba de fallos para aplicaciones críticas. El usuario puede definir el control de estado de los relés como lógica estándar o invertida. Las salidas de campo aisladas están diseñadas para entornos industriales difíciles y tienen tiempos de conmutación rápidos. Las funciones de salida avanzadas SPDT, DPDT, matriz de punto de cruce 4x5, multiplexor diferencial de 8 canales, multiplexor 20:1 y modo nulo se configuran con cableado de bloque de terminales de campo externo y se controlan mediante comandos de módulo. Las conexiones de salida de campo se realizan mediante bloques de terminales de jaula de resorte de alta densidad. La alimentación de reserva se almacena y se utiliza para el apagado predecible a estados de relé definidos por el usuario en caso de pérdida de alimentación del módulo. El aislamiento de salida a bus es de 1500 Vrms y cada canal individual está protegido contra sobrecargas continuas de hasta 150 Vrms en caso de errores de cableado involuntarios. el aislamiento de canal a canal de 150 Vrms ofrece al módulo la posibilidad de controlar equipos con o sin masas de señal comunes o distintos equipos con múltiples potenciales de referencia. El elevado número de canales dentro del estrecho encapsulado del módulo proporciona una funcionalidad excepcional al tiempo que preserva un valioso espacio de montaje. La alta densidad minimiza el coste por canal, lo que se traduce en soluciones de control económicas.
