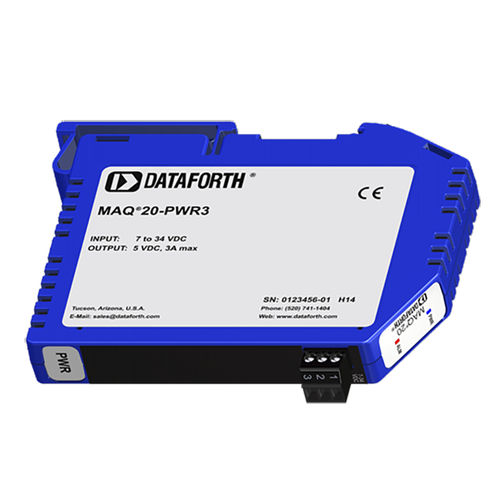

Módulo de alimentación de E/S con modo boost MAQ20-PWR3

multicanal

El sistema MAQ20 está formado por módulos de entrada y salida de acondicionamiento de señal, multicanal, programables y montados en carril DIN, y módulos de comunicaciones. La alimentación del sistema se conecta al módulo de comunicaciones, que a su vez alimenta los módulos de E/S. Los módulos de comunicaciones proporcionan 5 VCC a un máximo de 3 A a través de la red troncal del sistema, que es más que suficiente para la mayoría de los sistemas típicos (los módulos de entrada estándar consumen 150 mW). Sin embargo, algunos modelos de E/S MAQ20 suministran cantidades significativas de potencia a los dispositivos de E/S de campo, y cuando se utilizan muchos de ellos en un único sistema, los requisitos de alimentación pueden superar la potencia de salida del módulo de Comunicaciones. Para satisfacer estas necesidades de alto consumo de potencia, se pueden instalar uno o más módulos de fuente de alimentación de carga compartida MAQ20 (MAQ20-PWR3) en cualquier ranura de módulo de E/S de una única red troncal para proporcionar la potencia adicional necesaria. El módulo de fuente de alimentación de carga compartida ofrece importantes ventajas del sistema en comparación con la competencia. Contiene circuitos avanzados que comparten activamente los requisitos de carga del módulo de E/S por igual con el módulo de comunicaciones MAQ20 y otros módulos de fuente de alimentación de carga compartida. Dataforth ha diseñado circuitos de potencia inversa, sobrecarga y absorción de transitorios tanto en la fuente de alimentación Load Share como en los módulos de comunicaciones para garantizar la protección del sistema en condiciones de fallo. Además, es un módulo intercambiable en caliente. Aunque su función principal es suministrar alimentación adicional a un sistema en el que los módulos de E/S demandan más potencia de la que puede proporcionar el módulo de comunicaciones, el módulo de fuente de alimentación de carga compartida también puede utilizarse para proporcionar alimentación redundante para cargas inferiores a 3 A (15 W), mejorando la fiabilidad del sistema.
