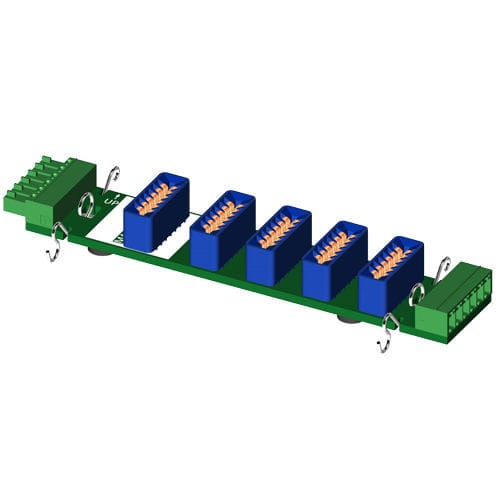

Módulo de conexión tipo backbone MAQ20-BKPL4

en riel DINpara módulo E/S

La red troncal del sistema MAQ20 reside dentro del carril DIN utilizado para el montaje del módulo y proporciona alimentación e interfaz entre el módulo de comunicaciones y los módulos de E/S. Las redes troncales estándar tienen capacidad para un módulo de comunicaciones y 4, 8, 16 ó 24 módulos de E/S. El backbone más largo, con capacidad para 24 módulos de E/S, cabe en un rack estándar de 19". Cada red troncal utiliza un sistema de conectores enchufables en cada extremo, de modo que es posible configurar diferentes recuentos de canales del sistema utilizando las redes troncales estándar. Como resultado de este sistema enchufable, la parte principal de un sistema, incluido el módulo de comunicaciones, puede instalarse en una ubicación mientras que otros conjuntos de módulos de E/S instalados en ubicaciones remotas se conectan al sistema principal a través de un mazo de cables. Los módulos se montan en carriles DIN de ala de gaviota de 35x7,5 mm estándar del sector. Una vez establecido un sistema con una red troncal y un módulo de comunicaciones, la configuración del sistema se realiza aplicando alimentación e instalando los módulos de E/S. Éstos son intercambiables en caliente y realmente "plug and run". Cuando se enchufa un módulo de E/S en cualquier posición de la red troncal, el módulo de comunicaciones reconoce automáticamente que se ha añadido al sistema, lo registra en el registro de configuración del sistema y lo pone inmediatamente a disposición en el software host para su uso en aplicaciones de adquisición y control de datos y de prueba y medida. Del mismo modo, cuando se retira un módulo de cualquier posición del backbone, el módulo de comunicaciones reconoce que se ha desenchufado, lo elimina de la configuración del sistema y lo desactiva en el software.
