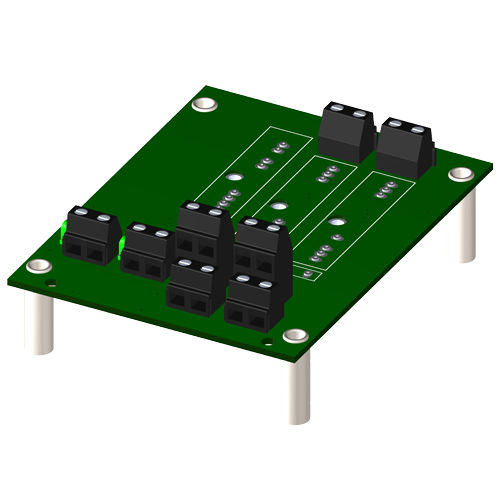

Placa base para módulo E/S 8BP02

2 canales

Los paneles posteriores 8BP02, 04, 08 y 16 pueden aceptar cualquiera de los módulos de E/S analógicas 8B en cualquier mezcla y se pueden montar en el rack metálico de 19 pulgadas SCMXRK-002. Los canales de señal de E/S analógicas proporcionan a cada módulo su propio bus analógico. Todas las salidas de los módulos son accesibles simultáneamente a las tarjetas de adquisición de datos de alta velocidad (ADC). Se monta un sensor de temperatura en cada canal para proporcionar compensación de unión fría para los módulos de entrada de termopar (consulte la Figura 1 para ver el esquema). Las conexiones de campo se terminan con cuatro terminales de tornillo en cada sitio del módulo. Utilice el cable de interfaz del sistema SCMXCA006-XX para la conexión al sistema host.
