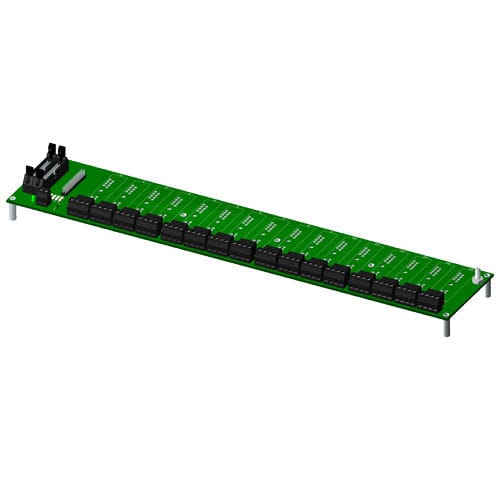

Placa base para módulo E/S SCM series

El backpanel puede aceptar cualquiera de los módulos analógicos SCM5B en cualquier mezcla. Se puede montar en el rack metálico de 19 pulgadas. El SCMPB01 tiene canales de señales de E/S analógicas no direccionables que proporcionan a cada módulo su propio bus analógico. El interruptor de salida del módulo está continuamente "encendido" cuando se utiliza este panel posterior y las dieciséis salidas del módulo son accesibles simultáneamente a las tarjetas de adquisición de datos de alta velocidad (ADC). Un conjunto de puentes entre canales permite conectar la salida de un módulo de entrada a la entrada de un módulo de salida, proporcionando dos niveles de aislamiento. A sensor de temperatura en cada canal para compensar la unión fría de los módulos de entrada de termopar. Las conexiones de campo están terminadas con cuatro terminales de tornillo en cada módulo. Utilice el cable de interfaz del sistema SCM para la conexión al sistema host.
