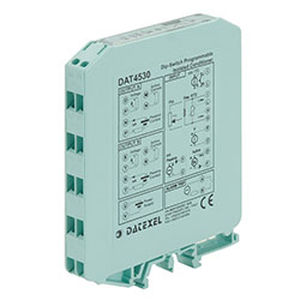

Convertidor analógico DAT4530-AC

tensión / corrientecon 1 entrada analógicauniversal

El convertidor aislado universal DAT4530/AC es capaz de medir y linealizar señales de tensión, corriente y resistencia, potenciómetros y el estándar termopares y RTDs con, si es necesario, la compensación de la unión fría, la compensación de los cables. Para las entradas de mV, V y mA es posible ajustar una para el muestreo rápido (opción HS) o para extraer la raíz cuadrada de la señal medida (opción SQRT). En función de la programación, el valor medido se convierten en una señal de corriente o de tensión en las dos salidas. Además, un contacto de salida está disponible como alarma de disparo. El dispositivo garantiza una alta precisión y estabilidad de rendimiento tanto en el tiempo como en la temperatura. La programación se realiza mediante el dip-switch situado en la ventana lateral de la caja. Mediante dip-switches es posible seleccionar la entrada y el tipo de salida sin recalibrar el dispositivo. Además, mediante el ordenador personal el usuario puede programar todos los parámetros del dispositivo para su propia necesidad y los ajustes de la alarma de disparo. El aislamiento galvánico de 1500 Vca en todos los sentidos (entradas, salidas y alimentación) elimina los efectos de todos los bucles de tierra eventualmente existentes y permite que el uso del convertidor en condiciones ambientales extremas en aplicaciones industriales. Está alojado en una caja de plástico de 12,5 mm de grosor adecuada para el montaje en carril DIN de acuerdo con las normas EN-50022 y EN-50035.
