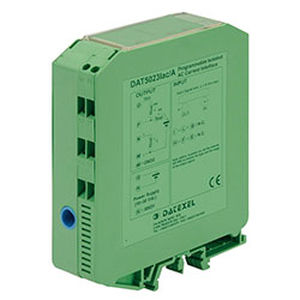

Convertidor de señal DAT5023Iac-D

con 1 entrada analógicacon 1 salida analógicaen riel DIN

El convertidor DAT 5023Iac está diseñado para detectar el valor TRMS de la señal de corriente alterna de 0÷5 A a 0÷60 A aplicada en su entrada, proporcionando una señal de salida de tensión o corriente. El usuario puede programar los rangos de entrada y salida con los microinterruptores DIP adecuados disponibles después de abrir la puerta adecuada situada en el lateral del dispositivo. La regulación de los valores de Cero y Span se realiza mediante los potenciómetros ZERO y SPAN situados en la parte superior del dispositivo. El aislamiento 2000 Vac entre la fuente de alimentación y la salida elimina los efectos de todos los bucles de tierra eventualmente existentes y permite el uso del convertidor en condiciones ambientales difíciles que se encuentran en aplicaciones industriales. La medida de la señal de entrada se realiza mediante un conector cruzado y un transductor de efecto Hall; esto permite aislar el lado de entrada de la salida y de la fuente de alimentación.
