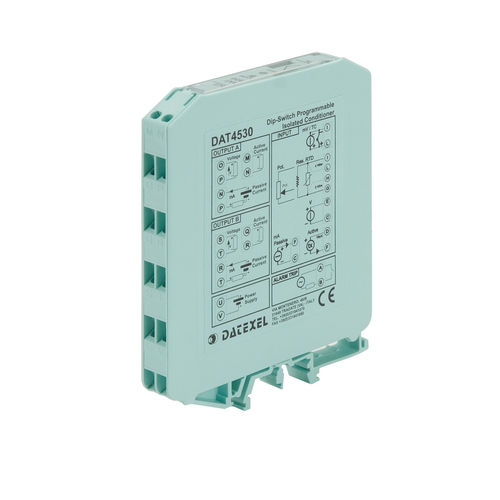

Convertidor/aislador de señal DAT4530

analógicocon 2 salidas analógicasen riel DIN

DESCRIPCIÓN GENERAL El convertidor aislado universal DAT 4530 es capaz de medir y linealizar señales de tensión, corriente y resistencia, potenciómetros y el estándar termopares y RTDs con, si es necesario, la compensación de la unión fría, la compensación de los cables. Para las entradas de mV, V y mA es posible ajustar una para el muestreo rápido (opción HS) o para extraer la raíz cuadrada de la señal medida (opción SQRT). En función de la programación, el valor medido se convierten en una señal de corriente o de tensión en las dos salidas. Además, un contacto de salida está disponible como alarma de disparo. Mediante dip-switches accesibles abriendo la ventana en el lateral de la envolvente, es posible seleccionar el tipo y rango de entrada y el tipo de salida sin recalibrar el dispositivo. Mediante Ordenador Personal el usuario puede configurar las dos salidas con ajustes independientes, los parámetros de la Alarma de Disparo y los parámetros opcionales de su propia necesidad; El aislamiento galvánico entre la entrada, la salida y la fuente de alimentación elimina los efectos de todos los bucles de masa existentes y permite el uso de la función en condiciones ambientales extremas que se encuentran en aplicaciones industriales. El dispositivo garantiza una alta precisión y estabilidad de las prestaciones tanto en contra el tiempo y la temperatura. El DAT 4530 cumple con la Directiva UL 61010-1 para el mercado estadounidense y con la Directiva CSA C22.2 No 61010-1 para el mercado canadiense. Está alojado en una caja de plástico de 12,5 mm de grosor adecuada para el montaje en carril DIN de acuerdo con las normas EN-50022 y EN-50035.
