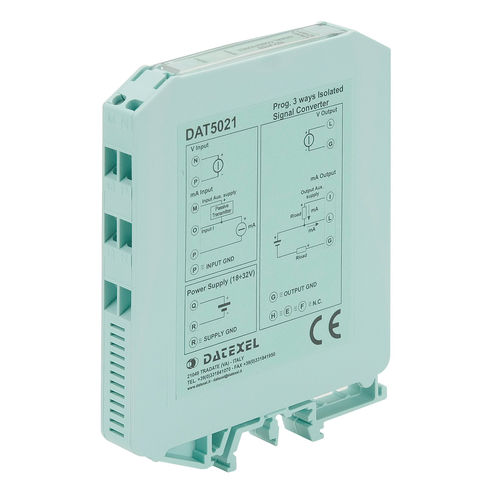

Convertidor de señal DAT5021

tensión / corrientecon 1 entrada analógicacon 1 salida analógica

El convertidor DAT 5021 está diseñado para proporcionar en su salida una señal de tensión o corriente proporcional al valor de la señal normalizada aplicada en su entrada. El usuario puede programar los rangos de entrada y salida mediante los microinterruptores DIP adecuados disponibles después de abrir la puerta correspondiente situada en el lateral del dispositivo (ver "Entrada") tabla de rangos" y "Tabla de rangos de salida"). En la parte superior del dispositivo se encuentran el led PWR para la señalización del estado correcto de la alimentación y los potenciómetros ZERO y SPAN para la regulación de los valores de Cero y SPAN Valores de referencia. El aislamiento de 1500 Vca entre la entrada, la fuente de alimentación y la salida elimina los efectos de todos los bucles de tierra eventualmente existentes y permite el uso del convertidor en condiciones ambientales extremas que se encuentran en aplicaciones industriales. El DAT 5021 proporciona en el lado de la entrada una fuente de alimentación auxiliar para conectar lazos de corriente activos y pasivos. Además, proporciona en el lado de la salida una fuente de alimentación auxiliar para conectar tanto cargas activas como pasivas. El DAT 5021 cumple con la Directiva UL 61010-1 para el mercado estadounidense y con la Directiva CSA C22.2 No 61010-1 para el mercado canadiense. Está alojado en una caja de plástico de 12,5 mm de grosor adecuada para el montaje en carril DIN de acuerdo con las normas EN-50022 y EN-50035.
