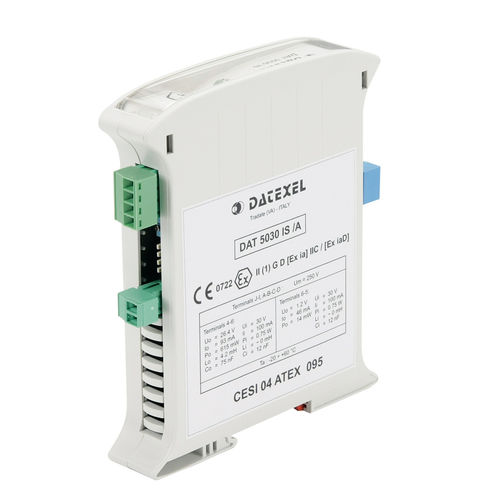

Barrera de seguridad eléctrica de seguridad intrínseca DAT5030-IS-A

de una vía

El dispositivo DAT 5030 IS/A es una barrera de seguridad intrínseca aislada galvánicamente, definida como "aparato asociado" La entrada puede medir bucles de corriente de 0-20 mA o 4-20 mA, tanto en modo activo como pasivo; se dispone de una fuente de alimentación auxiliar para alimentar el bucle de corriente a través de la zona peligrosa (ZONA 0). La medida se convierte en salida como señal de tensión (0-10V o 2-10V) o señal de corriente (0-20mA o 4-20mA) bucle de corriente conectado a la salida. El rango de entrada y salida puede ajustarse mediante el dip-switch disponible en el lateral de la envolvente (ver tabla de configuración). La calibración del dispositivo se puede realizar mediante trimmer (ZERO y SPAN) disponible en el lateral de la envolvente. El DAT 5030 IS tiene un aislamiento de 3 vías: la entrada (conectada a los dispositivos de área peligrosa) es de 2000 Vca aislada de la fuente de alimentación y de la salida (conectada a un área segura); la fuente de alimentación y la salida están aisladas entre sí a 1500 Vca. El aparato debe ser alimentado con una tensión comprendida entre 20 y 30 Vcc; el led verde "PWR" encendido indica la alimentación correcta.
