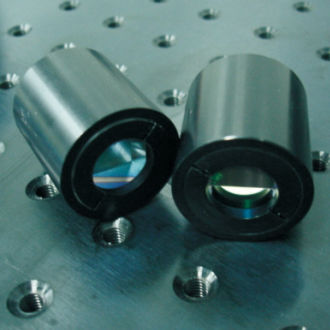

Polarizador de Glan-Thompson PGM series

visibleIRóptico

El polarizador Glan Thompson está formado por dos prismas de calcita o dos prismas de a-BBO cementados entre sí. Existen dos tipos de Glan Thompson: el estándar y el largo, con una relación longitud/apertura de 2,5:1 y 3,0:1 respectivamente. Los polarizadores Glan Thompson suelen tener una relación de extinción más alta que los polarizadores espaciados por aire. En el espectro ultravioleta, su transmisión está limitada por la absorción en materiales birrefrientes, así como por la capa de cemento. Los polarizadores a-BBO y los polarizadores de calcita pueden utilizarse entre 220 y 900 nm y entre 350 y 2300 nm respectivamente. Los polarizadores tienen el ángulo de campo más amplio de cualquier diseño.La forma estándar de este polarizador con 2,5:1 de longitud a la relación de apertura tiene un ángulo de cono de aceptación completa de más de 15 °@589nm,simétrica sobre el eje de entrada,mientras que la forma larga con 3:1 relación tiene un ángulo de campo>26 °.El campo polarizado F1 y F2 de todos estos se muestra en el siguiente gráfico. Material α-BBO,Calcita Relación de extinción α-BBO：<5*10-6，Calcita：<5*10-5 Calidad de la superficie 20/10 rayado/excavación Desviación del haz <3 minutos de arco Distorsión del frente de onda 200MW/cm2 Recubrimiento MgF2 simple Montaje Aluminio anodizado negro
