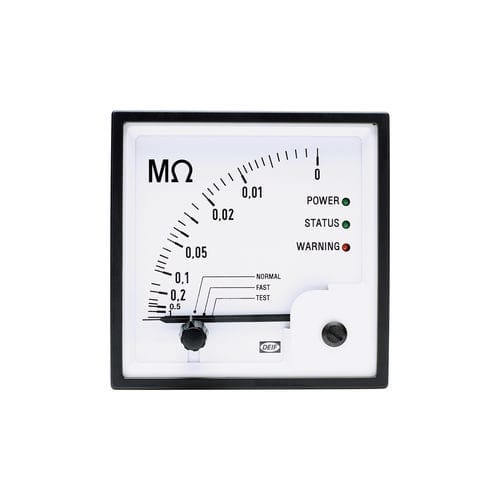

Aparato de control de aislamiento AC/DC SIM-Q MKII

DC

La SIM-Q MKII es especialmente adecuada para la supervisión de alta gama de redes de CA/CC caracterizadas por una elevada capacitancia de fuga. Existe una versión de baja frecuencia (LF) de la SIM-Q MKII para sistemas de propulsión con variaciones de frecuencia de 5-20 Hz. La SIM-Q MKII utiliza un método de medición patentado, en el que se superpone una tensión continua de ±25 V al sistema que se está supervisando. Para poder eliminar la influencia de las capacitancias de la red monitorizada y los componentes AC/DC, el SIM-Q MKII realiza un ciclo de medida automático que los compensa. La capacidad de la SIM-Q MKII para medir grandes capacitancias da lugar a largos ciclos de medida debido a la carga y descarga de la capacitancia de fuga de la red. Para garantizar un producto de reacción rápida durante la localización de fallos, el SIM-Q MKII ha sido equipado con tres modos seleccionables para un rendimiento óptimo: - Modo normal (tipo IMD: AC/DC) Ciclos de medida largos y tiempo de respuesta relativamente largo, pero inmune a las perturbaciones. Dependiendo de la capacitancia y de los niveles de CC, el tiempo de respuesta puede oscilar entre 10 y 7.000 segundos (2 horas). - Modo rápido (tipo IMD: AC) Tiempo de respuesta corto. Se utiliza para la localización de averías cuando hay que conectar/desconectar varios grupos. La medición no compensa la capacitancia ni los niveles de CC - Modo de prueba Se utiliza para la autocomprobación de la función de aviso/relé y el ajuste del punto de consigna. Cuando se selecciona el modo, el relé se activa y el medidor muestra el valor real del punto de consigna. Utilice el mando situado en la parte posterior de la carcasa para ajustar el punto de consigna al valor deseado y, a continuación, seleccione el modo de monitorización para realizar la medición.
