Módulo de E/S digital PE3 series

analógicoEtherneten riel DIN

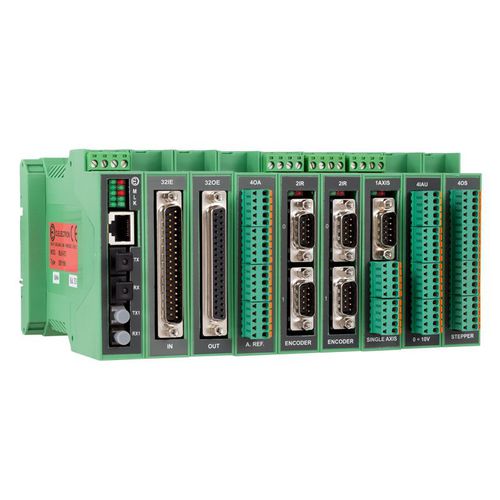

El control numérico Z32 puede intercambiar información con la máquina a través de periféricos de E/S que pueden montarse directamente en el Master Link (MLK-FZ) o en un nodo de expansión PE3-ILK. Los nodos de expansión se conectan al Master Link a través del bus de comunicación de fibra óptica Z-Link. PLACA DE EXPANSIÓN PE3-ILK Z-LINK La tarjeta PE3-ILK se utiliza cuando es necesario añadir un nodo de expansión en el bus de comunicación Z-Link que se utiliza para dirigir la información hacia y desde el CNC Z32 a través de la tarjeta Master Link. Los casos en los que esto puede ocurrir son: Para distribuir módulos de E/S PE3 en máquinas grandes La tarjeta Master Link es utilizada por la tarjeta de expansión para canales Z-Star2 que se utilizan para conectar accionamientos digitales D.Electron al Z32 El número de módulos PE3 a instalar es superior a 8 Está utilizando una tarjeta MLKSD2 Master Link del sistema Slim y también desea utilizar módulos PE3 La tarjeta de expansión PE3-ILK es: Conectada al bus Z-Link mediante fibra óptica Alojada en un contenedor de plástico Montaje en carril DIN - EN 50022 (Omega Rail) Puede instalarse a una distancia máxima de 30 m de una placa Master Link, o de otro nodo Z-Link PRINCIPALES TIPOS DE MÓDULOS PE3: Los periféricos PE3 consisten en varios módulos de libre configuración para montar uno al lado del otro, hasta un máximo de 8, directamente en el Master Link MLK-FZ cuando no monta expansiones de canales Z-Star2 o en un módulo PE3-ILK; en este caso, el primer módulo es siempre el módulo ILK, que proporciona la interfaz de fibra óptica con el Z-Link. Los módulos PE3 se configuran vía software y no requieren ningún tipo de intervención hardware por parte del instalador.
