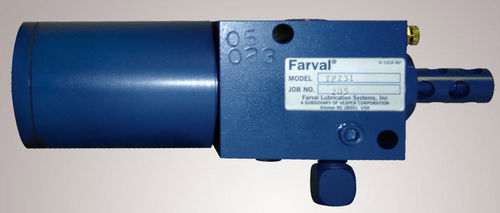

Bomba neumática TP

autocebantede pistónindustrial

Aplicación La bomba TP es una bomba de pistón de simple efecto de accionamiento neumático. La capacidad de descarga es ajustable de 0.57cc a 1.1 cc por golpe. Una alta relación de presión de 50:1, ofrece altas presiones de salida, adecuadas incluso para las aplicaciones más robustas. La bomba está disponible con una selección de 3 depósitos, 2,3 kg, 4,5 kg y 5,0 kg. Un interruptor de bajo nivel es estándar en todas las unidades. Función Cuando el aire es suministrado a través del puerto de entrada de aire, el pistón de aire se mueve hacia adelante, comprimiendo el resorte de retorno. El aire se expulsa a través del tapón de ventilación. A medida que el émbolo pasa por el puerto de entrada del lubricante, el lubricante restante es expulsado a la línea principal a través de la válvula de retención de salida. La carrera de la bomba, y por lo tanto el volumen de salida, se ajusta con el tornillo de ajuste de salida. Se puede acceder a ella quitando primero el tornillo de retención. El émbolo hace contacto con el extremo del tornillo de ajuste, lo que significa el final de la carrera. Una vez que el aire es expulsado a través de la válvula solenoide 3/2, el resorte de retorno empuja el pistón hacia atrás una vez más. El lubricante es aspirado a través del puerto de entrada del lubricante y la válvula de retención de salida sella el puerto de salida. Además, se suministra una válvula de purga de aire, que se utiliza en el cebado de la bomba para desactivar la cámara de medición.
